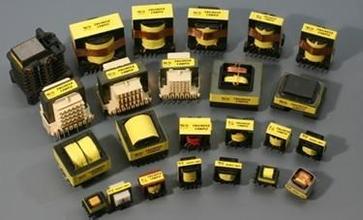

Qlib tal-modalità qawwa provvista transformer
Ħalli messaġġ
Qlib tat-trasformaturi ta ' l-enerġijaswiċċ tat-trasformaturi huwa miżjud fiċ-ċirkuwitu, flimkien mal-vultaġġ tat-trasformaturi ordinarju tittrasforma funzjoni, imma wkoll kienet iċ-ċirkwit tal-frekwenza għolja involuti fil-qlib tal-provvista tal-enerġija u okkażjonijiet oħrajn bl-iżolament u l-funzjoni ta ' trasferiment ta ' qawwa ta ' l-insulazzjoni.
Funzjoni Editur
Il-bdil qawwa provvista tat-trasformaturi u t-tubu swiċċ flimkien jiffurmaw self oxxillatur intermittenti eċitanti (jew eċitat), li modulates l-voltaġġ DC tad-dħul fil-vultaġġ ta ' impuls frekwenza għolja.
L-enerġija tat-trasferiment u l-konverżjoni funzjoni. F ' ċirkwit ta ' l-flyback, meta l-swiċċ mixgħul, l-transformer jikkonverti enerġija elettrika fis-enerġija manjetika maħżuna fl-iswiċċ meta l-waqfien tal-pajp jistgħu jirrilaxxaw. Fiċ-ċirkuwitu bil-quddiem, meta l-iswiċċ tubu huwa mixgħul meta l-vultaġġ ta ' dħul (input) huwa pprovdut direttament mat-tagħbija u l-enerġija maħżuna fl-inductor. Meta l-iswiċċ huwa mitfi, imbagħad mill-ħażna induttiv kienu kompliet it-trasferiment tat-tagħbija.
Il-vultaġġ DC input huwa konvertit għal varjetà ta ' vultaġġ baxx meħtieġa.
Editur tal-klassifikazzjoni
Il-bdil qawwa provvista tat-trasformaturihija maqsuma f ' wieħed eċitat taqleb transformer ta ' provvista ta ' enerġija u doppji pprovokati jiswiċċja qawwa transformer ta ' provvista, u l-prinċipju tax-xogħol u l-istruttura tat-tnejn taqleb transformers ta ' provvista ta ' enerġija ma jkunux l-istess. Il-vultaġġ tad-dħul ta ' l-flyback waħdieni taqleb transformer ta ' provvista ta ' enerġija huwa polz unipolar, imma wkoll quddiem il-punti u flyback vultaġġ output u vultaġġ ta ' dħul (input); flyback doppju taqleb transformer ta ' provvista ta ' enerġija huwa polz bipolari semi-kondutturi, output vultaġġ polz normalment bipolari semi-kondutturi.
Il-parametru karatteristiku editjar
Proporzjon ta ' vultaġġ: il-proporzjon tal-primarja vultaġġ għall-vultaġġ sekondarja tat-trasformatur.
Reżistenza DC: jiġifieri, ir-reżistenza tar-ramm.
Effiċjenza: jiġifieri, l-enerġija tal-ħruġ / enerġetiku * 100 [%]
Ir-reżistenza ta ' l-insulazzjoni: l-iżolament bejn il-koljaturi tat-transformer u l-qalba.
Qawwa elettrika: il-transformer jista ' jiflaħ l-il-vultaġġ speċifikat fil-minuti tieni jew 1 1.
Kompożizzjoni Editur
Qlib tal-provvista power transformer materjal ewlieni: wajer manjetiku materjali, materjal ta ' insulazzjoni u l-materjal huwa l-qalba tas-swiċċ tat-trasformaturi.
Materjali manjetiċi: manjetiku materjali użati għall-qlib tat-trasformaturi tip artab, skond il-frekwenza tal-komposizzjoni u l-applikazzjoni jistgħu jinqasmu f ' żewġ kategoriji MnZn u NiZn. L-ewwel ma permeabilità għolja u għolja tqiegħu, bit-telf baxx fil-medda tan-nofs u frekwenza baxxa. Il-qalba ta ' l-għamla ta ' lott, bħat-tip EI. It-tip E, tat-tip KE eċċ.
Konduttur materjal: ġenerali għall-istralċ wajer enameled ta-transformer elettroniċi żgħar enameled wajer bil-qawwa tal-għoli tal-poliester enameled tal-wajer (QZ) u wajer tal-polyurethane enemel (AK) żewġ. Skond il-ħxuna tas-saff ta ' paint huwa maqsum tipi 1 (Bo Qixing) u tip 2 (tip oħxon ta ' żebgħa) tnejn. L-insulazzjoni ex kisi għal żebgħa tal-poliester, b ' reżistenza tas-sħana eċċellenti, insulazzjoni tas-saħħa dielettrika sa 60kv/mm; is-saff ta ' l-insulazzjoni huwa żebgħa tal-polyurethane, b ' viskożità qawwija, karozzerija iwweldjar prestazzjoni (380 C), jistgħu ma tmur għall-film jista jkun iwweldjat direttament
Tejp sensittivi tal-pressjoni: tas-saħħa dielettrika għolja ta ' l-iżolazzjoni tat-tejp, użu konvenjenti u proprjetajiet mekkaniċi tajba, tintuża ħafna fis-swiċċ bejn saffi ta ' transformer illaminati, l-insulazzjoni u l-insulazzjoni. Grupp ta ' outsourcing għandhom jilħqu l-ħtiġiet li ġejjin: tack tajba, il-qoxra, tkun ta ' ċertu saħħa tat-tensjoni, insulazzjoni tajba, tajba tar-reżistenza, reżistenza għat-temperatura għolja tal-pressjoni u ritardant tal-fjamma
Materjal tal-frejm: taqleb transformer skeletru u skeletru ta ' transformer ġenerali, kif ukoll l-insulazzjoni coil u l-materjali ta ' sostenn, iżda jkollhom ukoll il-muntaġġ u l-posizzjonar ta ' l-effett tat-trasformaturi kollu, li b'hekk jagħmlu l-materjal skeletru barra milli jilħqu l-ħtiġiet ta ' l-insulazzjoni, għandu jkun hemm konsiderevoli tat-tensjoni, fl-istess ħin sabiex jappoġġjaw il-pin reżistenza termali tal-welding , il-ħtiġiet tat-temperatura ta ' skeletru ta ' deformazzjoni materjali termali hija hawn fuq 200, il-materjal għandu jkun ipproċessar ritardant tan-nar, u wkoll tajba, faċli ipproċessar f ' forom varji.
