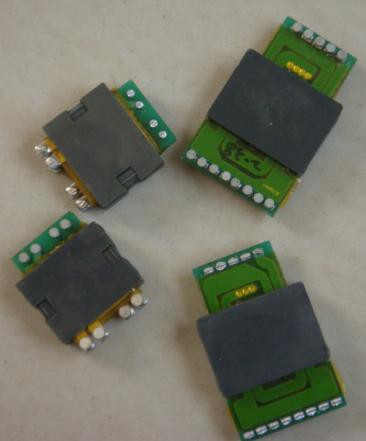

X'inhuma l-vantaġġi tat-transformer Planar?

X'inhuma l-vantaġġi tat-transformer Planar

Kulħadd irid jagħmel it-transformer ċatt iżgħar u aktar effiċjenti. Il-vantaġġi tat-transformer ċatt huma li għandu densità ta 'enerġija ogħla u dissipazzjoni tas-sħana aħjar minn dik tradizzjonali. Ġie użat ħafna fid-DC-DC u qed jiġi żviluppat minn intrapriżi ta 'kull daqs! AC-DC huwa wkoll fid-domanda kbira issa. Fil-qosor, irridu nkunu żgħar!

Kif nafu lkoll, it-transformer dejjem kien ta 'xkiel għat-tagħmir u l-apparat tal-provvista tal-enerġija, inaqqas il-volum, itejjeb id-densità tal-enerġija u jirrealizza modularizzazzjoni. Għalkemm l-introduzzjoni ta 'teknoloġija ta' konverżjoni ta 'frekwenza għolja fil-provvista ta' l-enerġija tista 'teħles mit-transformer ta' frekwenza ta 'enerġija enormi, it-transformer ta' frekwenza għolja tal-qalba tal-ferrite huwa meħtieġ ukoll. Għalkemm il-volum tat-transformer ta 'frekwenza għolja tal-qalba tal-ferrite huwa iżgħar minn dak tat-transformer tal-frekwenza tal-enerġija, huwa 'l bogħod mir-rekwiżiti ta' modularizzazzjoni. Huwa mhux biss goff, iżda għandu wkoll produzzjoni ta 'sħana kbira u tnixxija elettrika. Għalhekk, f'dawn l-aħħar snin, ħafna esperti, studjużi u inġiniera ilhom jistudjaw modi biex isolvu din il-problema. L-iżvilupp b'suċċess ta 'transformer ċatt ta' frekwenza għolja jagħmel qabża fit-teknoloġija tat-transformer. Jista 'mhux biss inaqqas ħafna l-volum tat-transformer, iżda wkoll jagħmel iż-żieda fit-temperatura ġewwa t-transformer baxx ħafna, l-inductance ta' tnixxija żgħira ħafna, l-effiċjenza tista 'tilħaq 99.6 fil-mija, u l-ispiża hija nofs inqas minn dik ta' transformers ordinarji ta ' l-istess qawwa. Jista 'jintuża bħala konvertituri AC/DC u DC/DC f'konvertituri b'tarf wieħed 'il quddiem, flyback, nofs pont, pont sħiħ u konvertituri push-pull. Huwa speċjalment adattat għal konvertituri ta 'vultaġġ baxx u kurrent għoli.

Għalhekk, huwa partikolarment adattat li tużah bħala provvista ta 'enerġija għal kompjuters moderni

Meta mqabbla mat-trasformaturi tradizzjonali, it-trasformaturi planari għandhom il-karatteristiċi li ġejjin:

(1) Densità għolja ta 'kurrent. Il-kondutturi tat-trasformaturi planari huma attwalment kondutturi planari, għalhekk id-densità tal-kurrent hija għolja.

(2) Effiċjenza għolja. L-effiċjenza tista 'tilħaq 98 fil-mija ~ 99 fil-mija.

(3) Sens ta 'tnixxija baxx. Huwa madwar 0.2 fil-mija tal-induttanza primarja.

(4) Konduzzjoni tajba tas-sħana. Id-distanza tal-kanal sħun hija qasira u ż-żieda fit-temperatura hija baxxa.

(5) Radjazzjoni EMI baxxa. Ilqugħ tajjeb tal-qalba jista 'jnaqqas ir-radjazzjoni għal livell baxx ħafna.

(6) Daqs żgħir. Il-qalba manjetika żgħira tista 'tnaqqas il-volum kif xieraq.

(7) Il-parametri għandhom ripetibbiltà tajba. Minħabba li l-istruttura tal-istralċ hija ffissata u pproċessata minn qabel, il-parametri huma stabbli.

(8) Firxa wiesgħa ta 'frekwenza operattiva. Il-frekwenza tista 'tvarja minn 50 kHz sa 2 MHz.

(9) Firxa wiesgħa tat-temperatura operattiva. It-temperatura tax-xogħol hija - 40 grad ~130 grad .

(10) Insulazzjoni tajba. It-transformer tal-pjan huwa magħmul minn ċirkwit konduttiv u folja iżolanti li jikkoinċidu lil xulxin, sabiex jiġi żgurat iżolament ta 'insulazzjoni ta' 4 kV bejn il-koljaturi, primarju sekondarju u sekondarju sekondarju.

It-tim ta 'R & D ta' Shaanxi Gold-Stone electronics .co ltd jiżviluppa b'mod indipendenti prodotti ta 'indutturi ta' transformer planar, li huwa fil-livell ewlieni fiċ-Ċina. Il-firxa tal-prodotti hija minn 30W-20kW, li tkopri l-prodotti Iżraeljani kollha PAYTON u Amerikani PULSE.

Hemm mijiet ta 'libreriji ta' soluzzjoni tal-prodott tal-modulu tal-enerġija maturi disponibbli għall-utenti militari u industrijali.

Tista 'wkoll tkun iddisinjata u personalizzata apposta skond il-ħtiġijiet tiegħek.
Jekk jogħġbok ikkuntattjana sales@gsmagnetics.com. Helen.Liu@gsmagnetics.com
